面试之路(29)-TCP流量控制和拥塞控制-滑动窗口协议详解

拥塞:

拥塞发生的主要原因在于网络能够提供的资源不足以满足用户的需求,这些资源包括缓存空间、链路带宽容量和中间节点的处理能力。由于互联网的设计机制导致其缺乏“接纳控制”能力,因此在网络资源不足时不能限制用户数量,而只能靠降低服务质量来继续为用户服务,也就是“尽力而为”的服务。
拥塞其实是一个动态问题,我们没有办法用一个静态方案去解决,从这个意义上来说,拥塞是不可避免的。

重传机制:

重发定时器
(1) 每一次一个包含数据的包被发送(包括重发),如果该定时器没有运行则启动它,使得它在RTO秒之后超时(按照当前的RTO值)。
(2) 当所有的发出数据都被确认之后,关闭该重发定时器。
(3) 当接收到一个ACK确认一个新的数据,重新启动该重发定时器,使得它在RTO秒之后超时(按照当前的RTO值)

流量控制(滑动窗口机制)

滑动窗口:

滑动窗口协议的基本原理就是在任意时刻,发送方都维持了一个连续的允许发送的帧的序号,称为发送窗口;同时,接收方也维持了一个连续的允许接收的帧的序号,称为接收窗口。发送窗口和接收窗口的序号的上下界不一定要一样,甚至大小也可以不同。不同的滑动窗口协议窗口大小一般不同。发送方窗口内的序列号代表了那些已经被发送,但是还没有被确认的帧,或者是那些可以被发送的帧。

举例解释:

这里写图片描述
发送和接受方都会维护一个数据帧的序列,这个序列被称作窗口。发送方的窗口大小由接受方确定,目的在于控制发送速度,以免接受方的缓存不够大,而导致溢出,同时控制流量也可以避免网络拥塞。下面图中的4,5,6号数据帧已经被发送出去,但是未收到关联的ACK,7,8,9帧则是等待发送。可以看出发送端的窗口大小为6,这是由接受端告知的(事实上必须考虑拥塞窗口cwnd,这里暂且考虑cwnd>rwnd)。此时如果发送端收到4号ACK,则窗口的左边缘向右收缩,窗口的右边缘则向右扩展,此时窗口就向前“滑动了”,即数据帧10也可以被发送。

举例2:

这里写图片描述
一:初始态,发送方没有帧发出,发送窗口前后沿相重合。接收方0号窗口打开,等待接收0号帧;
二:发送方打开0号窗口,表示已发出0帧但尚确认返回信息。 此时接收窗口状态不变;
三:发送方打开0、1号窗口,表示0、1号帧均在等待确认之列。至此,发送方打开的窗口数已达规定限度,在未收到新的确认返回帧之 前,发送方将暂停发送新的数据帧。接收窗口此时状态仍未变;
四:接收方已收到0号帧,0号窗口关闭,1号窗口打开,表示准备接收1号帧。此时发送窗口状态不 变;
五:发送方收到接收方发来的0号帧确认返回信息,关闭0号窗口,表示从重发表中删除0号帧。此时接收窗口状态仍不变
六:发送方继续发送2号帧,2号窗口 打开,表示2号帧也纳入待确认之列。至此,发送方打开的窗口又已达规定限度,在未收到新的确认返回帧之前,发送方将暂停发送新的数据帧,此时接收窗口状态 仍不变;
七:接收方已收到1号帧,1号窗口关闭,2号窗口打开,表示准备接收2号帧。此时发送窗口状态不变;
八:发送方收到接收方发来的1号帧收毕的确认信 息,关闭1号窗口,表示从重发表中删除1号帧。此时接收窗口状态仍不变。

1比特滑动窗口协议

上面说的只是滑动窗口协议的理论,实际应用中又有不同。首先就是停等协议(stop-and-wait),这时接受方的窗口和发送方的窗口大小都是1,1个比特就够表示了,所以也叫1比特滑动窗口协议。发送方这时自然发送每次只能发送一个,并且必须等待这个数据包的ACK,才能发送下一个。虽然在效率上比较低,带宽利用率明显较低,不过在网络环境较差,或是带宽本身很低的情况下,还是适用的。看下面的流程图:
这里写图片描述

后退n协议

停等协议虽然实现简单,也能较好的适用恶劣的网络环境,但是显然效率太低。所以有了后退n协议,这也是滑动窗口协议真正的用处,这里发送的窗口大小为n,接受方的窗口仍然为1。具体看下面的图,这里假设n=9:
首先发送方一口气发送10个数据帧,前面两个帧正确返回了,数据帧2出现了错误,这时发送方被迫重新发送2-8这7个帧,接受方也必须丢弃之前接受的3-8这几个帧。
后退n协议的好处无疑是提高了效率,但是一旦网络情况糟糕,则会导致大量数据重发,反而不如上面的停等协议,实际上这是很常见的,具体可以参考TCP拥塞控制。
这里写图片描述

选择重传协议

后退n协议的另外一个问题是,当有错误帧出现后,总是要重发该帧之后的所有帧,毫无疑问在网络不是很好的情况下会进一步恶化网络状况,重传协议便是用来解决这个问题。原理也很简单,接收端总会缓存所有收到的帧,当某个帧出现错误时,只会要求重传这一个帧,只有当某个序号后的所有帧都正确收到后,才会一起提交给高层应用。重传协议的缺点在于接受端需要更多的缓存。

窗口的动作

称窗口左边沿向右边沿靠近为窗口合拢。这种现象发生在数据被发送和确认时。
当窗口右边沿向右移动时将允许发送更多的数据,我们称之为窗口张开。这种现象发生在另一端的接收进程读取已经确认的数据并释放了T C P的接收缓存时。
当右边缘向左移动时,称之为窗口收缩。

拥塞控制:

TCP的拥塞控制由4个核心算法组成:“慢启动”(Slow Start)、“拥塞避免”(Congestion voidance)、“快速重传 ”(Fast Retransmit)、“快速恢复”(Fast Recovery)。

慢开始算法

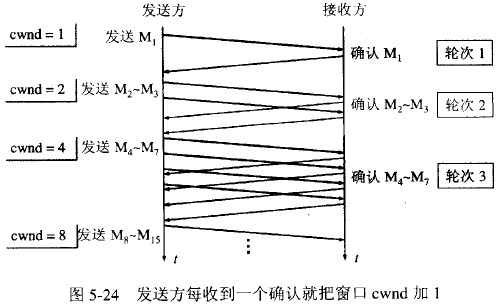

当主机开始发送数据时,如果立即所大量数据字节注入到网络,那么就有可能引起网络拥塞,因为现在并不清楚网络的负荷情况。因此,较好的方法是先探测一下,即由小到大逐渐增大发送窗口,也就是说,由小到大逐渐增大拥塞窗口数值。通常在刚刚开始发送报文段时,先把拥塞窗口 cwnd 设置为一个最大报文段MSS的数值。而在每收到一个对新的报文段的确认后,把拥塞窗口增加至多一个MSS的数值。用这样的方法逐步增大发送方的拥塞窗口 cwnd ,可以使分组注入到网络的速率更加合理。
这里写图片描述
慢开始的“慢”并不是指cwnd的增长速率慢,而是指在TCP开始发送报文段时先设置cwnd=1,使得发送方在开始时只发送一个报文段(目的是试探一下网络的拥塞情况),然后再指数增大cwnd。

为了防止拥塞窗口cwnd增长过大引起网络拥塞,还需要设置一个慢开始门限ssthresh状态变量(如何设置ssthresh)。慢开始门限ssthresh的用法如下:

当 cwnd < ssthresh 时,使用上述的慢开始算法。

当 cwnd > ssthresh 时,停止使用慢开始算法而改用拥塞避免算法。

当 cwnd = ssthresh 时,既可使用慢开始算法,也可使用拥塞控制避免算法。

拥塞避免算法

让拥塞窗口cwnd缓慢地增大,即每经过一个往返时间RTT就把发送方的拥塞窗口cwnd加1,而不是加倍。这样拥塞窗口cwnd按线性规律缓慢增长,比慢开始算法的拥塞窗口增长速率缓慢得多。

无论在慢开始阶段还是在拥塞避免阶段,只要发送方判断网络出现拥塞(其根据就是没有收到确认),就要把慢开始门限ssthresh设置为出现拥塞时的发送方窗口值的一半(但不能小于2)。然后把拥塞窗口cwnd重新设置为1,执行慢开始算法。这样做的目的就是要迅速减少主机发送到网络中的分组数,使得发生拥塞的路由器有足够时间把队列中积压的分组处理完毕。
![这里写图片描述](https://img-blog.csdn.net/20160510212745350)

<1>. 当TCP连接进行初始化时,把拥塞窗口cwnd置为1。前面已说过,为了便于理解,图中的窗口单位不使用字节而使用报文段的个数。慢开始门限的初始值设置为16个报文段,即 cwnd = 16 。

<2>. 在执行慢开始算法时,拥塞窗口 cwnd 的初始值为1。以后发送方每收到一个对新报文段的确认ACK,就把拥塞窗口值另1,然后开始下一轮的传输(图中横坐标为传输轮次)。因此拥塞窗口cwnd随着传输轮次按指数规律增长。当拥塞窗口cwnd增长到慢开始门限值ssthresh时(即当cwnd=16时),就改为执行拥塞控制算法,拥塞窗口按线性规律增长。

<3>. 假定拥塞窗口的数值增长到24时,网络出现超时(这很可能就是网络发生拥塞了)。更新后的ssthresh值变为12(即变为出现超时时的拥塞窗口数值24的一半),拥塞窗口再重新设置为1,并执行慢开始算法。当cwnd=ssthresh=12时改为执行拥塞避免算法,拥塞窗口按线性规律增长,每经过一个往返时间增加一个MSS的大小。

强调:“拥塞避免”并非指完全能够避免了拥塞。利用以上的措施要完全避免网络拥塞还是不可能的。“拥塞避免”是说在拥塞避免阶段将拥塞窗口控制为按线性规律增长,使网络比较不容易出现拥塞。

快速重传和快速恢复

重复确认:

发送端有一个方法可以快速确认发送端是不是出错了,当丢失的数据包的后续数据包到达接收端时候,他们触发给发送端返回确认。这些确认号都是一样的,叫做重复确认。

快速重传

当发生三次重复确认,即使没有超时,也会重传,叫做快速重传。重传完毕,阀值减半,就像发生超时一样,慢启动开始,到了阀值,再线性增长。

快速恢复

快速重传后,拥塞窗口被设置到慢启动的阀值,开始线性增长。
